Как выбрать подшипники для промышленных конвейерных систем
Выбор правильного подшипники для промышленных конвейерных систем напрямую влияет на надежность оборудования, затраты на техническое обслуживание и эффективность производства. Правильно выбранный конвейерный подшипник может сократить время простоя, улучшить обработку грузов и продлить срок службы системы в сложных промышленных условиях.
Промышленные конвейерные системы непрерывно работают в таких отраслях, как горнодобывающая промышленность, логистика, пищевая промышленность, производство и упаковка. Поскольку конвейерные ролики, шкивы и приводные устройства основаны на вращающихся компонентах, выбор подшипников является одним из наиболее важных инженерных решений при проектировании и обслуживании системы.
Почему подшипники имеют решающее значение в промышленных конвейерных системах
Подшипники необходимы, поскольку они поддерживают вращающиеся валы, сводя к минимуму трение и износ. В промышленных конвейерных системах подшипники обеспечивают плавное движение роликов, приводных шкивов и натяжных устройств в условиях постоянной нагрузки.
Подшипник конвейера должен выдерживать:
- Радиальные нагрузки от транспортируемых материалов
- Осевые нагрузки от прижимных сил ремня
- Непрерывные рабочие циклы
- Воздействие пыли и загрязнений
- Колебания температуры
Согласно Программе промышленной эффективности Министерства энергетики США, снижение трения во вращающемся оборудовании вносит значительный вклад в повышение энергоэффективности производственных предприятий.
Внешняя ссылка: https://www.energy.gov
Ключевой вывод: Неправильный выбор подшипников часто приводит к преждевременным выходам конвейера из строя, чрезмерным затратам на техническое обслуживание и неожиданным простоям производства.
Ключевые факторы, которые следует учитывать при выборе подшипников для промышленных конвейерных систем
Выбор подшипника всегда следует начинать с детальной оценки условий эксплуатации.
1. Требования к грузоподъемности
Грузоподъемность является наиболее важным фактором выбора. Подшипники конвейера должны выдерживать как статические, так и динамические нагрузки, создаваемые транспортируемыми материалами.
Типичные нагрузки конвейера включают в себя:
- Легкие упаковочные конвейеры
- Складские системы средней грузоподъемности
- Тяжелые горнодобывающие конвейеры
- Конвейеры для обработки сыпучих материалов
Более высокие нагрузки обычно требуют подшипников большего размера или роликовых подшипников.
2. Рабочая скорость
Рабочая скорость определяет тепловыделение подшипников и требования к смазке.
| Тип конвейера | Типичные требования к скорости |
|---|---|
| Упаковочный конвейер | Высокоскоростной |
| Сборочный конвейер | Средняя скорость |
| Горный конвейер | Низкая-средняя скорость |
| Конвейер сыпучих материалов | Низкая скорость |
В высокоскоростных конвейерных системах часто используются радиальные шарикоподшипники из-за их более низких характеристик трения.
3. Условия окружающей среды
Факторы окружающей среды сильно влияют на срок службы подшипников.
Общие промышленные условия включают в себя:
- Воздействие пыли
- Влага
- Химическое загрязнение
- Высокая влажность
- Среды промывки
- Повышенные температуры
Для предприятий, работающих в суровых условиях, часто требуются закрытые или экранированные подшипники.
4. Доступность обслуживания
Доступность обслуживания влияет на общую стоимость владения.
Если доступ к конвейерам затруднен, необслуживаемые или предварительно смазанные подшипники могут снизить требования к обслуживанию и время простоя.
Распространенные типы подшипников, используемые в промышленных конвейерных системах
Различные применения конвейеров требуют разных конструкций подшипников.

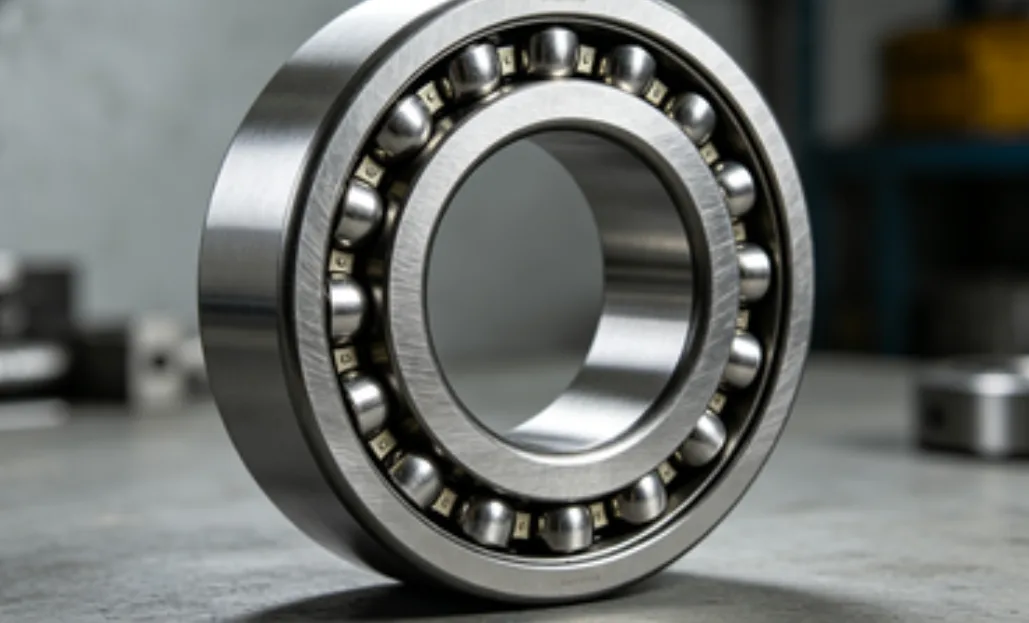

Радиальные шарикоподшипники
Радиальные шарикоподшипники являются наиболее широко используемыми подшипниками для промышленных конвейерных систем.
Преимущества:
- Низкое трение
- Высокая скорость вращения
- Экономичный дизайн
- Простая установка
Приложения:
- Упаковочные конвейеры
- Автоматизация склада
- Системы лёгкого производства
Дополнительные решения по подшипникам читатели могут найти в каталоге ETOR. Промышленные подшипники категория:
Сферические роликовые подшипники
Сферические роликоподшипники предназначены для тяжелых условий эксплуатации на конвейерах.
Преимущества:
- Высокая грузоподъемность
- Допуск на перекос
- Отличная ударопрочность
Приложения:
- Горные конвейеры
- Цементные заводы
- Системы транспортировки заполнителей
Конические роликовые подшипники
Конические роликоподшипники эффективно справляются с комбинированными радиальными и осевыми нагрузками.
Приложения включают в себя:
- Конвейерные приводы
- Системы шкивов для тяжелых условий эксплуатации
- Оборудование для обработки сыпучих материалов
Установленные подшипниковые узлы
Установленные подшипниковые узлы упрощают установку и обслуживание.
Преимущества включают в себя:
- Предварительно собранная конструкция
- Быстрая замена
- Улучшенное выравнивание
Сравнительная таблица выбора подшипников
| Тип подшипника | Грузоподъемность | Скорость | Допуск на несоосность | Типичное применение конвейера |
|---|---|---|---|---|
| Радиальный шарикоподшипник | Середина | Высокий | Низкий | Упаковочные системы |
| Сферический роликовый подшипник | Очень высокий | Середина | Высокий | Горные конвейеры |
| Конический роликовый подшипник | Высокий | Середина | Середина | Приводные шкивы |
| Установленный подшипниковый узел | Середина | Середина | Середина | Общие промышленные конвейеры |
Ключевой вывод: Радиальные шарикоподшипники подходят для высокоскоростных конвейерных систем, а сферические роликоподшипники предпочтительнее для промышленных применений с большими нагрузками.
Условия окружающей среды и характеристики подшипников
Условия окружающей среды часто определяют срок службы подшипников в большей степени, чем нагрузка или скорость.
Воздействие пыли и твердых частиц
Загрязнение пылью ускоряет износ подшипников, повреждая дорожки качения и тела качения.
Затронутые отрасли включают в себя:
- Горное дело
- Производство цемента
- Сельское хозяйство
- Перерабатывающие предприятия
Подшипники с уплотнениями обычно рекомендуются в пыльных условиях.
Условия влажности и промывки
Пищевая промышленность и производство напитков часто включают процедуры промывки.
Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США предоставляет санитарные рекомендации для предприятий по производству продуктов питания, которые влияют на выбор компонентов оборудования.
Внешняя ссылка: https://www.fda.gov
Часто требуются устойчивые к коррозии подшипники и специализированные системы уплотнений.
Высокотемпературные операции
Повышенные температуры снижают эффективность смазки и увеличивают скорость износа.
По отраслевым оценкам, рабочие температуры подшипников выше рекомендуемых пределов могут значительно сократить срок службы.
Как рассчитать требования к нагрузке на подшипник
Точные расчеты нагрузки повышают надежность подшипников и продлевают срок их службы.
Инженеры обычно оценивают:
- Вес конвейера
- Вес материала
- Натяжение ремня
- Ударные нагрузки
- Пусковые нагрузки
- Динамические условия эксплуатации
Международная организация по стандартизации (ISO) публикует стандарты, связанные с подшипниками, которые используются во всем мире для выбора подшипников и оценки их характеристик.
Внешняя ссылка: https://www.iso.org
Основной процесс выбора подшипника
| Шаг | Описание |
|---|---|
| 1 | Определить рабочую нагрузку |
| 2 | Рассчитать скорость вала |
| 3 | Оцените окружающую среду |
| 4 | Выберите тип подшипника |
| 5 | Проверьте ожидаемый срок службы |
| 6 | Подтвердить метод смазки |
Ключевой вывод: Расчеты нагрузки всегда должны учитывать динамические условия эксплуатации, а не полагаться исключительно на оценки статической нагрузки.
Распространенные неисправности подшипников в конвейерных системах
Большинство отказов подшипников конвейера происходят по причинам, которые можно предотвратить.
Неправильная смазка
Недостаточная смазка остается одной из основных причин выхода из строя подшипников.
Загрязнение
Пыль, влага и мусор часто повреждают поверхности качения.
Несоосность
Плохая центровка валов приводит к неравномерному распределению нагрузки.
Перегрузка
Нагрузки, превышающие расчетные пределы подшипников, ускоряют усталостное повреждение.
Ошибки установки
Неправильные процедуры монтажа могут сократить срок службы подшипников еще до начала эксплуатации.
По соответствующим промышленным компонентам и приложениям для передачи энергии ETOR Group также предлагает информацию о:
- Промышленные подшипники
- Автомобильные подшипники
- Автозапчасти
- Запчасти для мотоциклов
- Компоненты квадроциклов и мотоциклов для бездорожья
Соответствующие ресурсы:
- Промышленные подшипники: /
- Автомобильные подшипники: /
- Запчасти для мотоциклов: /
- Автозапчасти: /
- Компоненты квадроцикла: /
Рекомендации по техническому обслуживанию подшипников конвейеров
Профилактическое обслуживание значительно продлевает срок службы подшипников.
Рекомендуемые практики включают в себя:
- Регулярно контролируйте температуру подшипников.
- Проверьте уровень вибрации
- Соблюдайте правильные графики смазки.
- Осмотр уплотнений и корпусов
- Немедленно замените поврежденные подшипники.
- Периодически проверяйте соосность вала
Заключение
Выбор правильного подшипники для промышленных конвейерных систем требует тщательной оценки несущей способности, рабочей скорости, условий окружающей среды, требований к техническому обслуживанию и конструктивных характеристик подшипника. Ни один тип подшипника не подходит для каждого применения на конвейере.
Радиальные шарикоподшипники обычно используются в высокоскоростных системах, а сферические роликоподшипники превосходно работают в условиях тяжелых нагрузок. Сочетая правильные инженерные расчеты, подходящие решения для уплотнений и методы профилактического обслуживания, промышленные операторы могут повысить надежность конвейера и снизить долгосрочные эксплуатационные расходы.
Часто задаваемые вопросы
1. Какой тип подшипника лучше всего подходит для промышленных конвейерных систем?
Выбор лучшего подшипника зависит от нагрузки, скорости и условий окружающей среды. Радиальные шарикоподшипники обычно используются для высокоскоростных конвейеров, а сферические роликоподшипники предпочтительнее для тяжелых условий эксплуатации, связанных с ударными нагрузками и несоосностью валов.
2. Как долго обычно служат конвейерные подшипники?
Срок службы подшипников зависит от условий эксплуатации, качества смазки, уровня загрязнения и коэффициентов нагрузки. При правильном обслуживании подшипники промышленных конвейеров могут проработать несколько лет, прежде чем возникнет необходимость в замене.
3. Нужно ли регулярно смазывать подшипники конвейера?
Большинство подшипников промышленных конвейеров требуют периодической смазки, если только они не являются герметичными на весь срок службы. Соблюдение рекомендованных производителем интервалов смазки помогает снизить трение, предотвратить перегрев и продлить срок службы подшипников.
4. Что вызывает преждевременный выход из строя подшипников конвейера?
К частым причинам относятся загрязнение, неправильная смазка, перегрузка, ошибки при установке и несоосность вала. Регулярные проверки и программы профилактического обслуживания помогают выявить эти проблемы до того, как повреждение подшипников станет серьезным.
5. Как закрытые подшипники повышают надежность конвейера?
Герметичные подшипники предотвращают попадание пыли, влаги и мусора в подшипниковый узел. Эта защита снижает износ, сохраняет качество смазки и значительно повышает надежность в суровых промышленных условиях, таких как горнодобывающая, цементная и сельскохозяйственная деятельность.
